一、產品概述

　立式軸流泵具有流量大、揚程低等特點，可輸送溫度不超過50℃的清水及物理化學性質類似水的其他液體。中小型軸流泵廣泛應用于農田灌溉、城市給排水、熱電站輸送循環水、船塢升降水位、水產養殖、鹽場汲送池水及其它水利工程。大型軸流泵主要用于大面積農田灌溉、跨流域調水和低洼地區、湖區大面積排水。

二、產品特點

　立式軸流泵是我公司結合國內外先進制泵技術新推出的改進型產品，相對于老產品具有高效率、氣蝕性能好、性能穩定、運行可靠等特點。

立式軸流泵泵體導軸承采用進口軸承，軸與軸承之間采用不銹鋼軸套，增加其耐磨性和抗腐蝕性；潤滑形式根據介質不同分為自潤滑式和外接水潤滑式兩種。

大型水泵葉片采用了型面仿形加工工藝，該工藝不但提高了葉片的幾何精度，而且提高了葉輪的動平衡精度，充分保證了水泵的水力性能以及運行的平穩性。

三、產品用途

　適用于農田灌溉、工業熱電站輸送循環水、城鎮給水排水、船塢升降水位及其它水利工程。

四、使用條件

　輸送介質：清水、雨水、江河水、污水、廢水及物理化學性質類似水的其他液體。

泵出水口徑：250mm~2000mm

流量范圍：300m3/h~75000m3/h

揚程范圍：1.3m~10m

電機電壓：380V~10000V

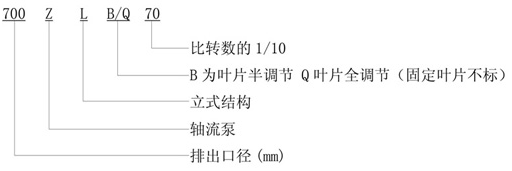

五、產品型號

六、產品分類

　按葉片安裝方式可分為：固定式、半調式、全調式；

按主軸方向課分為：立式、斜式、臥式；

按承受軸向推力的方式：泵承受、基礎承受、電動機承受；

按安裝方式可分為：單層基礎、雙層基礎；

按轉子可否抽出可分為：不可抽出式、可抽出式。

七、結構說明

　立式軸流泵主要由泵體部分和傳動部分組成。

（一）泵體部分

主要由進水喇叭、葉輪部件、導葉體、橡膠軸承、泵軸、出水彎管、填料密封件等組成。

葉輪部分由葉輪座、葉片、壓緊螺母組成，出廠前經靜平衡校驗。當用戶需要調節葉片安裝角度時，可卸下葉輪部件，松開壓緊螺母，轉動葉片（如有卡縫螺釘需拆下）使葉片基準線對準葉輪座上相應的角度刻線，然后擰緊螺母。用戶訂貨時如無特殊說明，出廠時葉片安裝角均為0°，用戶可根據工作性能曲線及工作性能參數表自行調整。

泵軸用優質碳素結構鋼（45鋼）制成，軸頸表面鍍硬鉻，以提高耐磨抗蝕性能。泵軸的徑向支承由上下兩只橡膠軸承來承擔，起動前需向填料函處的引水管內輸送清水以潤滑上邊一只橡膠軸承，泵出水后方可停止。

在出水彎管軸孔處采用填料密封，由填料函、填料（由浸石棉盤根）、填料壓蓋組成。

從聯軸器端俯視，葉輪旋轉方向為順時針方向。

（二）傳動部分

根據使用要求及動力配備情況，用戶在訂貨時應確定傳到方式。傳動方式有以下兩種：

1.立式電機直接傳動裝置

立式電機安裝于電機座上，傳動軸上端用彈性聯軸器與電機軸聯接，下端用剛性聯軸器與泵軸聯接，泵運轉時，全部軸向力由傳動裝置內的推力軸承來承受。泵轉子的軸向位移可通過傳動裝置內的螺母來調整。

2.立式電機三角皮帶傳動裝置

立式電機安裝于機架上，與主動輪用平鍵聯接。通過調節螺釘可使機架在導軌上滑動，以調整皮帶松緊，皮帶輪用聯接器固定在傳動軸上，泵運轉時，軸向力由皮帶輪座上的推力軸承來承受。皮帶拉力由徑向軸承傳遞到皮帶輪座上，使傳動軸不受徑向力的作用。水泵轉子的軸向位移可通過傳動裝置頂部的螺母來調整。
